一、項目概述

二、方案設計

2.1設計原則


在主題公園的內容來說，虛擬環境塑造與園林環境相結合，光影與實物相呼應，一般戶內戶外均有LED顯示屏配置。

（1）、系統方案的配置

根據主題公園的設計需要，系統方案的配置需要增加播出安全性。因為是天天都會進行游客接待，根據屏幕播放的頻度和時長，為滿足安全播出的要求，需要增加熱備份視頻播出系統，當其中視頻播出服務器出現問題的時候，可以立刻切換到備用播出服務器。據此，建議主要設備配置如下：

a.根據視頻信號輸入情況，配置視頻處理器；
b.18路信號單獨輸出和進行播放控制；
c.安全監控；
d.其他現場需要的視、音頻相關設備。



（2）、LED顯示屏的設計理論依據

顯示屏種類按照安裝方式來劃分，一般分為內嵌屏、壁掛屏、樓頂屏、懸掛屏、立柱屏、移動屏、F架屏、龍門架屏、天幕等。為了保證主題公園最大的完整性和美觀度，常用的安裝方式有以下幾種：

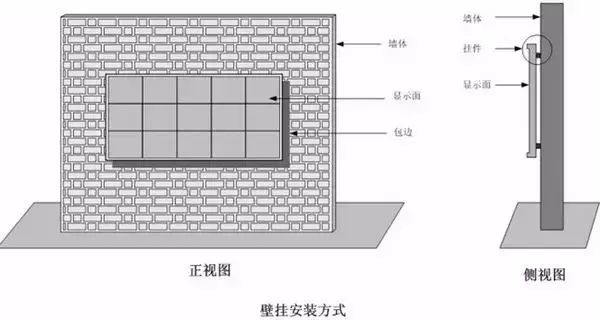

①.壁掛式安裝方式，一般應用于主題公園的入口：

a）此安裝方式通常用于戶內或者半戶外；
b）屏體顯示面積小，一般不留維修通道空間，整屏取下進行維修，或者做成折疊一體式框架；
c）屏體面積稍大一些，一般采用前維護設計（即正面維護設計，通常采用列拼裝方式）；
d）為了對文化、娛樂、游樂等主題場所有更好的匹配性，需要對顯示屏進行包邊處理。

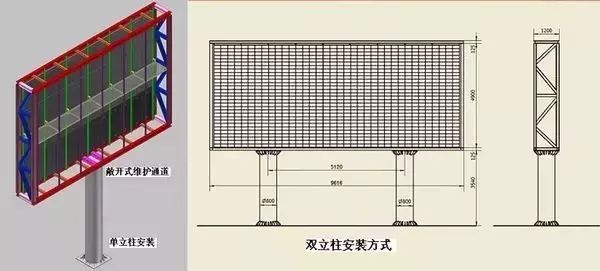

②.立柱式安裝方式有多種，一般作戶外廣告使用，一般應用于主題公園的戶外開闊處：

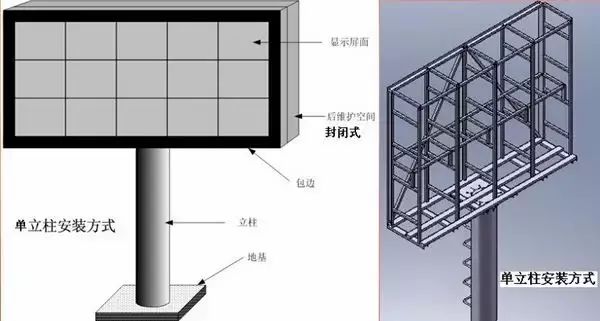

1）單立柱安裝方式：適用于小屏應用；
2）雙立柱安裝方式：適用于大屏應用；
3）封閉式維護通道：適用于簡易箱體；
4）敞開式維護通道：適用于標準箱體。

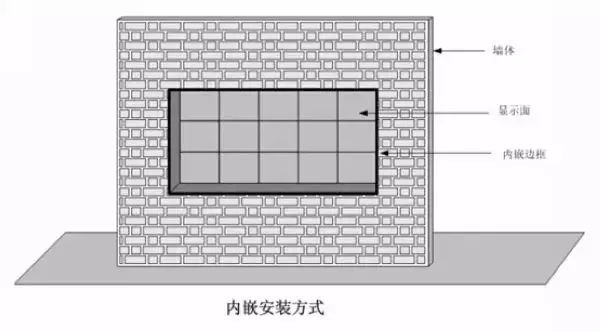

③.內嵌式安裝，一般應用于主題公園不能破壞景觀的一致性的情況：

1）整個顯示屏體嵌入墻體，顯示平面與墻面在同一水平面；
2）采用簡易箱體設計；
3）一般采用前維護（正面維護設計）；
4）此安裝方式，戶內、戶外都使用，但一般應用與小點距且顯示面積不大的屏體；
5）一般多用于主題公園門口、大廳等。

④、天幕

LED天幕一般安裝在主題公園長廊上，依托空中回廊而建，極致展現了LED顯示與建筑的融合之美，光與影的交錯，聲與樂的縈繞，讓身在其中的人們盡享購物、游玩之樂。

2.2設計架構

（1）.一個完善的主題公園解決方案架構應包括:  LED顯示屏、燈光、音響、圖像處理、配電等。根據不同的主題公園的設計特點，設計也大不相同。

（2）.音頻系統解決方案

  Q-SYS系統通過音頻網絡將音源信號分發到分散部署在園區中的CXD-Q網絡功放，繼而通過定壓/定阻方式驅動背景音樂、效果、表演、巡游類型揚聲器，以實現背景音樂、巡游廣播、特殊音效等應用。由于三套系統整合在一個統一的平臺下，不同種類的揚聲器之間可以復用，例如巡游揚聲器可以在平時作為背景音樂使用，背景音樂揚聲器可以用作游樂設施的廣播和背景音樂，通過在Q-SYS系統內部的編程和規劃，可以最大化利用揚聲器系統完成不同的工作任務。



（3）.系統解決方案

中央監測站及環境監測器結合，能快速并全面整合與分析數據中心能源、電力系統、制冷系統、環境、保全、資產以及服務器監控等信息。實現如下監控與管理功能：

a.服務器冗余配置，可靠性高；
b.監控終端瀏覽器實現更加靈活人機界面管理,以圖像、動畫、文字、曲線等多種方式顯示設備工作狀態和實現各種操作；
c.可接大屏幕，進行監控畫面輪訓?？芍付ǘ鄠€畫面定時輪播，對重要信息一覽無遺；
d.將動力、門禁、影像三個系統整合在一個平臺內，使得信息互通、告警統一，維護人員更加易于操控；
e.影像聯動控制。當機房門開啟或設備異常時，可通過軟件控制自動進行錄像。并可在系統內通過告警條件來查詢錄像資料。



（4）、配電系統

主題公園一般選用固定式配電柜，一般有20KW、40KW、80KW、150KW四種規格。其多功能卡及避雷器可根據需求自行選擇。我們一般可以根據屏體大小算出屏體輸入功率，再根據該功率來選擇合適的配電箱容量。在選擇配電箱的時候注意事項：

a.配電箱的航空頭數量是否滿足實際需求；
b.配電箱的尺寸是否能滿足維護通道的尺寸放置要求（配電箱容量越大，尺寸就越大）；
c.要考慮配電箱的安放位置，需要考慮防水、避雷、遠程控制上下電等。
d.要考慮容量的選擇，一般配電箱的容量要大于輸入功耗（非最大功耗）。

一般為在一定區域內，總功耗超過10KW的情況下，需使用該設備（視具體情況來定）。
